現行モデルのトヨタ カムロード(KDY231)にカーナビの取付にて入庫です。
あわせて、ETCとレーダーの電装用品も同時施工となりました。
カムロードとは、キャンピングカー専用のシャシーのみの車両の名称で、
架装メーカー等でボディを施工し、結果、キャンピングカーとしての名称になるわけです。
兄弟車としてはトラックのダイナがありますが、
細かいところでの違いは随所に見られ、配線等は仕様が異なることが多いため、
電装用品等を取付けるときは、注意が必要になります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if558b8ba123f7894/version/1538297247/image.jpg)

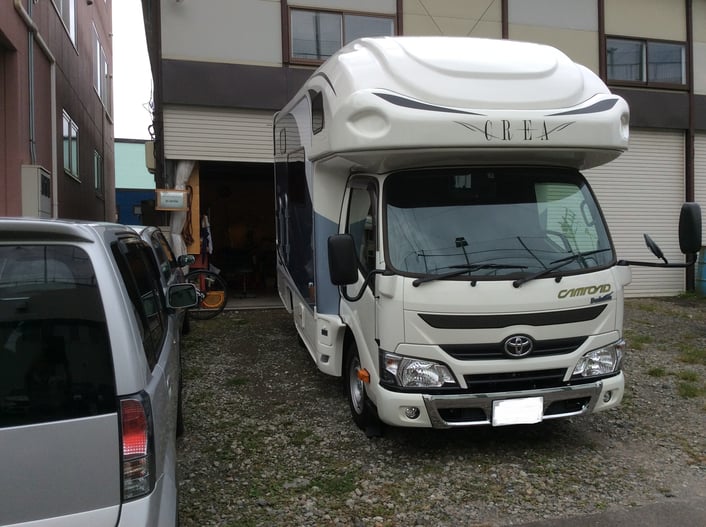

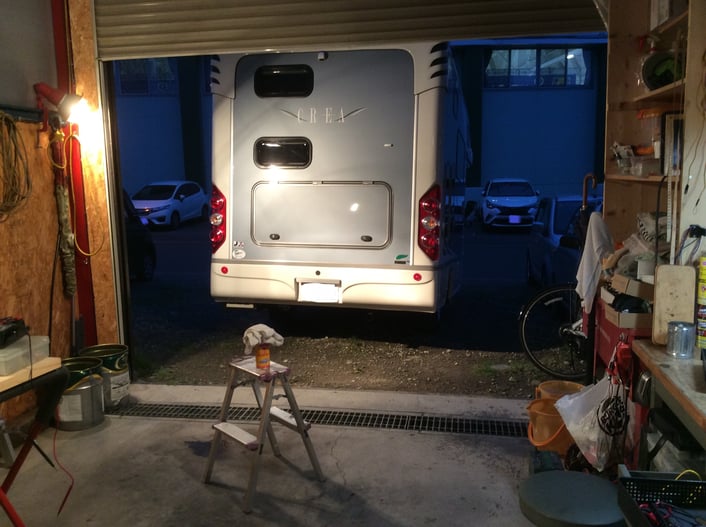

ピカピカのキャンピングカーの来店です。
納車されてすぐに、当店に入庫頂いたようで、まさに新車ですね。
キャンピングカーは夢を運んでくれる自動車で、
見ているだけで、心がときめきませんか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/icf75e884cfe465d6/version/1538297278/image.jpg)

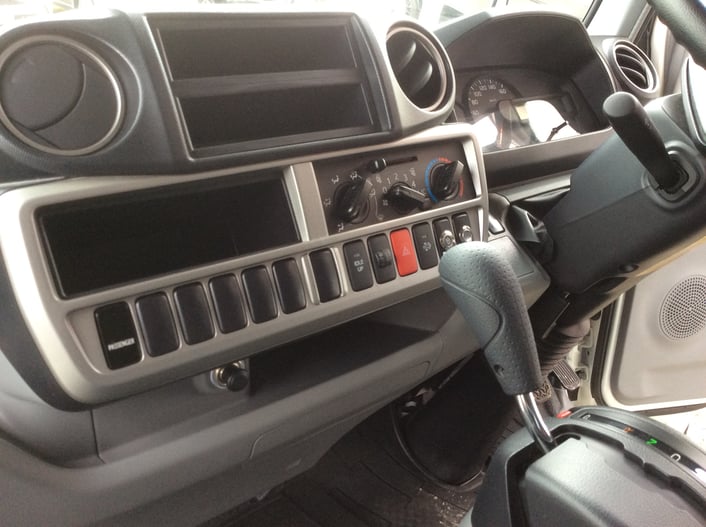

カーナビ装着前の様子。
レーダーやETCの取付の位置を確認していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id355bd89e1bd1b99/version/1538297300/image.jpg)

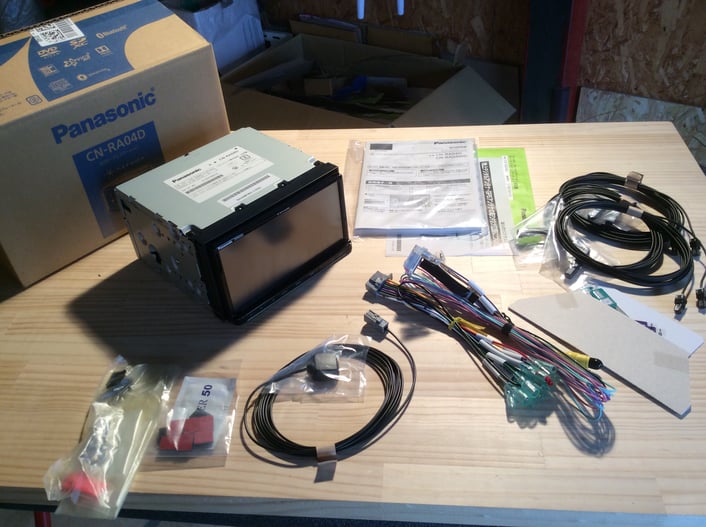

お客様より、ご用意頂いたカーナビは、パナソニック社製品のCNRA04D ストラーダ。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i2bbc6d2d8256b765/version/1538297319/image.jpg)
カーナビやオーデイォの取付に必須にアイテム、
車種別専用ハーネスは当店にて用意させていただきました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i073e400f721bce10/version/1538297337/image.jpg)

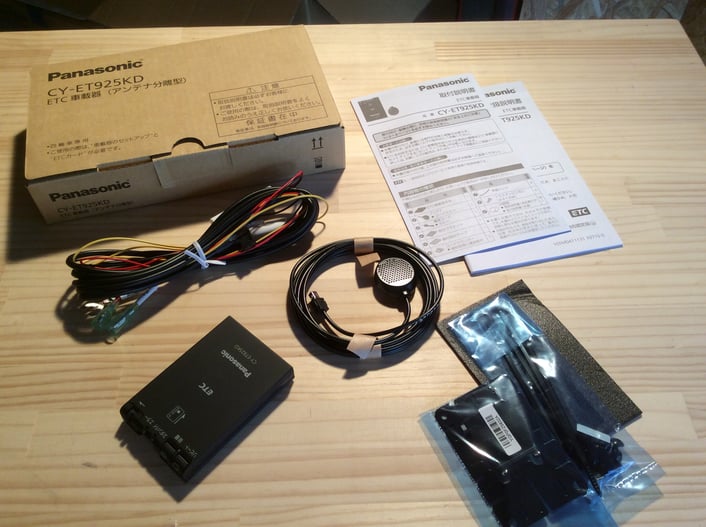

ETCも同社製で、CYET925KD。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i7e9e729eea0f83a8/version/1538297362/image.jpg)
レーダーはドライブレコーダー一体式で、コムテック社製のCB-R01。
通常の付属電源線としては、シガープラグですが、
今回は直接電源を取り出すために、別途オプションのZR-01もご用意いただいています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i143c10b41e6ae697/version/1538297385/image.jpg)
それでは、取付の開始です。
まずはパネルを取り外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if14c09902c5cc8ce/version/1538297454/image.jpg)
取付作業に必要な、パネル等の取り外しが終わったら、
最初はアンテナの貼付です。
ウインドウの油分を取り除き、フイルムを貼り付けます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i47ed3f305cbb7af4/version/1538297430/image.jpg)

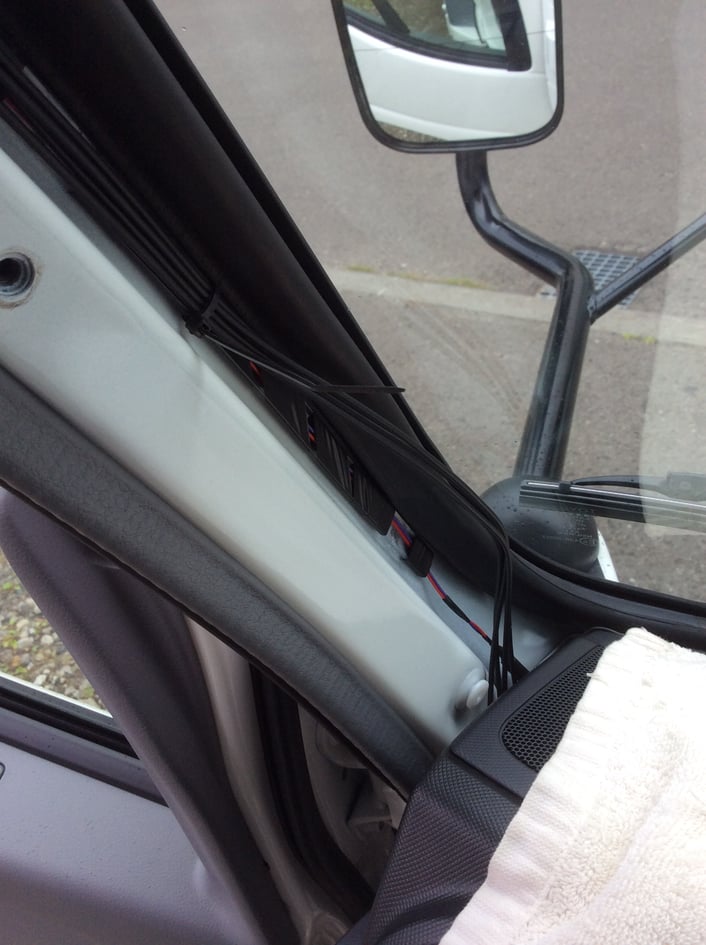

アンテナ線は助手席ピラー内に、はわせていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i56ee85f615df6904/version/1538297473/image.jpg)
結構、おおごとになっていますね、
アンテナ線をダッシュボード中央に持ってくるのに、
ここまでパネルを取り外さなければなりませんでしたが、
そんなのお茶のこさいさいです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i5100fd1022b73376/version/1538297406/image.jpg)
そろそろカーナビ本体のステー取付を、部品や配線を確認していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ifa191794596edb7d/version/1538297492/image.jpg)
カーナビ配線接続の様子。
電源系統は、トヨタ車専用ハーネスで取り出し出来ましたが、
車速信号とバック信号はどのようにとりだせばいいのでしょうか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i7b1235e43bb37c06/version/1538297513/image.jpg)
調べたところ、写真にある5本の配線が予め用意されていました。
上の配線から、
赤黒 バック(リバース)
紫白 車速
緑 イルミネーション
黄色 常時電源
赤 ACC電源
となっています。
同じ車両でも、架装メーカー等よっては配線の色や内容が違う可能性もあるので、
気をつけてくださいね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i1f724274e14dcf9c/version/1538297535/image.jpg)
一通りの配線を取り出しができたので、作動試験を行ないます。
無事、TVが表示されていますね、
どうやら台風の注意を促す天気予報が放送されていました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i805709a72313bc77/version/1538297557/image.jpg)
もう一度、カーナビ本体を取り外し、配線をきれいにまとめていきます。
また、カーナビの収まるスペース(奥側)がせまいため、
配線を束ねていかねばなりません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i39fad02a482346b0/version/1538297583/image.jpg)
カーナビ本体の設置の様子。
無事、当店の所在地が表示されていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if97d249500ecb00b/version/1538298719/image.jpg)

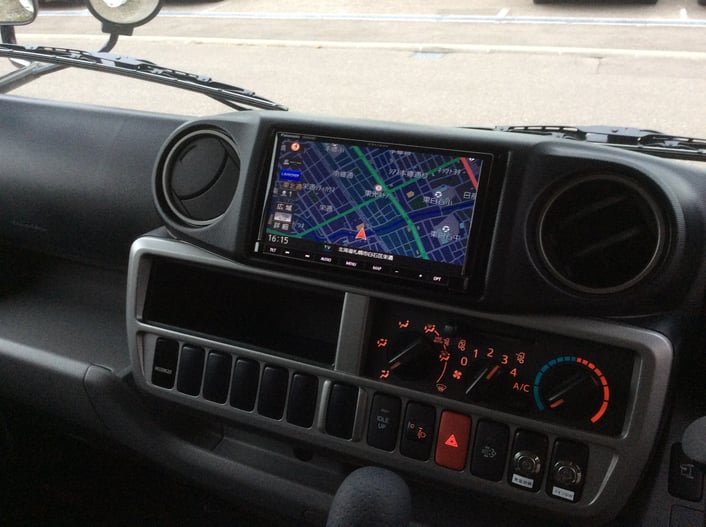

無事、カーナビが設置できました。
きれいに収まっていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0fe4ea75dd310650/version/1538297603/image.jpg)
ドライブレコーダー一体式レーダーの設置の様子。
ダッシュボード右側に設置していますが、
うまく車両前方の中央部分を表示していますので、
ここに設置することんいします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i4ce4b2665f08cd61/version/1538298673/image.jpg)
ETC本体は、ダッシュボード中央部分の下に設置。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i53ff6cefea9748e5/version/1538298740/image.jpg)
一通りの作業が完了したので、いつものように美装作業を終えて、
作業の完了です。
これからこの自動車が、いろんなところに行くかと思うと、うらやましくてしかたありません。
どうか、いい旅ができますように。
