平成30年式 スズキクロスビー(MN17S)に、スズキ純正用品の、USBコネクターの取付にて入庫です。
以前アラウンドビュー接続ユニットの取付したお客様から、
改めてご依頼いただいたものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i64e83d10a243bbc5/version/1549772624/image.jpg)

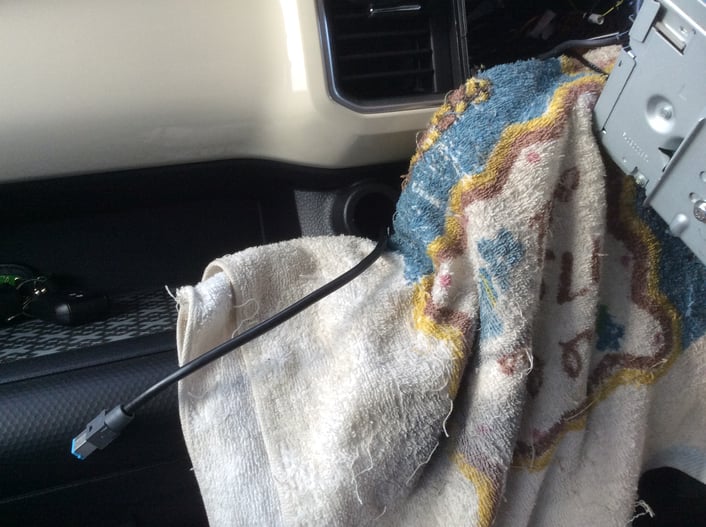

メーカー純正仕様の用品のため、
すでに、装着場所が確保されています。
ここに丸型のUSBソケットを設置、配線していく仕様になるものです。

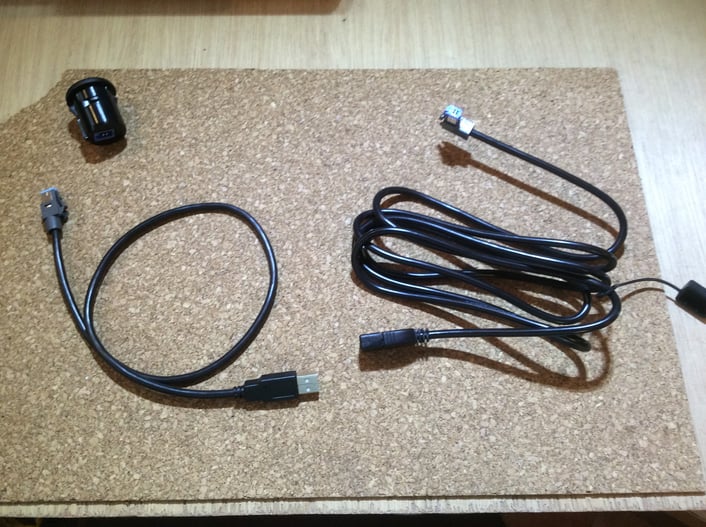

ソケットは、お客様にてご用意頂き、他の接続ケーブルは当店にて用意したものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ie789ba5c732e0ff0/version/1549772706/image.jpg)
さて、ここで接続に伴う技術情報ですが、
画像にある、丸型のUSBソケットは、オーディオ側へ接続するUSBコードが、
同ソケットとともにディーラーオプションとして出ています。
したがって、ソケットと、対応した装着ナビメーカー対応のコードを、あわせて購入する必要があり、
その種類はパナソニック用、カロッツェリア用、ケンウッド用と3種類ありますが、
それは、純正カーナビでの対応品であるようなので、少し注意が必要です。
というのは、 メーカーでいう上記3メーカー製のコードは、
あくまでスズキ純正カーナビ扱いでの対応品で、
その製品を装着しているなら、なにも問題はありませんが
もし、社外のカーナビを装着している場合、同じメーカーだからと、
対応純正ケーブルを接続しようとしても、接続はできないものです。
今回は、パナソニック社製の、社外カーナビのため、
現在、同製品での適合しか、確認はできていませんので、
カロッッツェリア、ケンウッド社の社外製品を、純正USBソケットに
接続しようとするなら、予め購入先に確認しておいたほうがよさそうです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if379428ef2133e31/version/1549772768/image.jpg)
パナソニックでのケースのお話として、ご案内しますが、
純正USBソケットの裏側の差込口は、画像のようになっています。
これは、パナソニック社製品のナビ側の接続口と同じ形状をしていますが、
スズキ純正のパナソニック対応ケーブルの場合、
ナビ側の接続口の形状が異なっています。
未確認ですが、おそらく、純正カーナビのパナソニックにのみ対応したケーブルと考えられ、
社外カーナビへ接続はできないものとなります。
この場合、単純に、同ソケットとパナソニックカーナビ用の適合したカプラーの
ケーブルがあればいいのですが、
パナソニック純正の部品でも、今のところ、そのような部品は出ていません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ic67a54277d5f3bd1/version/1549772799/image.jpg)
こちらは、パナソニック社の純正USBケーブル、CA-LUB200Dですが、
青いカプラーが、カーナビ側接続カプラーで、
反対側は、通常のUSBのメス側になっています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i37e785acc9db0e44/version/1549772828/image.jpg)
それにたいして、
こちらはスズキ純正のUSBケーブルで、
純正品番 99000-79AW3 ケンウッド接続用です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i764e3f3c4149e6c3/version/1549772736/image.jpg)
ようするに、画像のような接続にしていかなければならないということです。
結局、いったんUSB接続の口に変換し、
それぞれ、オス側とメス側にて接続し、
ともに、純正USBソケットと、パナソニック社外カーナビへ接続するというもので、
現状では、これしか接続の方法がないと思われます。
(2018年2月10日現在)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9c90d30d36207180/version/1549772659/image.jpg)
ながながと、講釈をしてしまいましたが、
ご存知の方には、釈迦に説法であります。
それでは、気を取り直して、さっそく取付を始めていきます。
まずは、ナビ周辺パネルの取り外しから作業の開始です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i8d6aabd82a78a67f/version/1549778491/image.jpg)
同時進行にて、USBソケットのメクラセンを取り外し、
ケーブルを通していきます。
この後は、オス側とメス側のUSB口をつなぎ合わせて、
ハーネステープ等で、巻いていき、
ケーブルが抜けてこないように養生しておき、
ナビ側へ接続することで、完了です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i7c5915b9b7b04c0d/version/1549778509/image.jpg)
純正USBソケットの装着の様子。
無事、設置ができましたね。
